Кориолисийн массын урсгалын хэмжилт
Coriolis массын урсгал хэмжигчүйлдвэрийн шингэний хэмжилтийн технологийн оргилд гарах. Газрын тос, байгалийн хий, хүнсний үйлдвэрлэл, эм зүй зэрэг олон салбарууд үр ашиг, аюулгүй байдал, нарийвчлал, зардлын хяналтыг чухалчилдаг. Урсгалын динамикийн талаархи хосгүй ойлголт нь даралт, температурт суурилсан шууд бус тооцоолол биш харин массын урсгалыг шууд хэмждэг нь тэдний алдартай болсон шалтгаан юм. Хүнд цаг агаар эсвэл боловсруулалтын нөхцөлд бодит цаг хугацаанд нарийн уншилт хийх төхөөрөмж нь ялангуяа нарийн төвөгтэй хувьсагчидтай тэмцэж буй салбаруудын хувьд тоглоомыг өөрчлөхөөс өөр аргагүй юм.
Масс урсгал хэмжигч гэж юу вэ?
Үйлдвэрлэлийн бүх үйл явцыг тасалдуулахгүйгээр хоолойгоор дамжин өнгөрөх шингэний урсгалын хурдыг хэмжихэд массын урсгал хэмжигчийг ашигладаг. Энэ нь нэгж хугацаанд дамжуулах хоолойгоор дамжуулж буй массыг хэмждэг. Масс урсгалын хэмжилтийг ихэнх жор бэлтгэх, материалын үлдэгдлийг тодорхойлох, тооцоо хийх, түүнчлэн холбогдох үйлдвэрүүдэд хадгалах шилжүүлгийн үндсэн суурь гэж үздэг. Ийм хэрэглээнд найдвартай байдал, нарийвчлал нь хамгийн чухал юм.
Масс урсгал хэмжигч хэрхэн ажилладаг вэ?
Массын хэмжихэд ашигладаг хоёр өөр технологи нь инерцийн болон дулааны. Хуучин инерцийн хэмжигчийг Кориолис эффект дээр тулгуурласан Coriolis урсгал хэмжигч гэж нэрлэдэг. Хоолойгоор дамжин өнгөрөх шингэн нь хоолойд илэрхий эргэлтийг механикаар оруулснаар Кориолис хурдатгалд өртдөг. Шингэний урсгалын явцад үүссэн хазайлтын хүч нь хэмжсэн массын урсгалын хурдаас хамаарна.

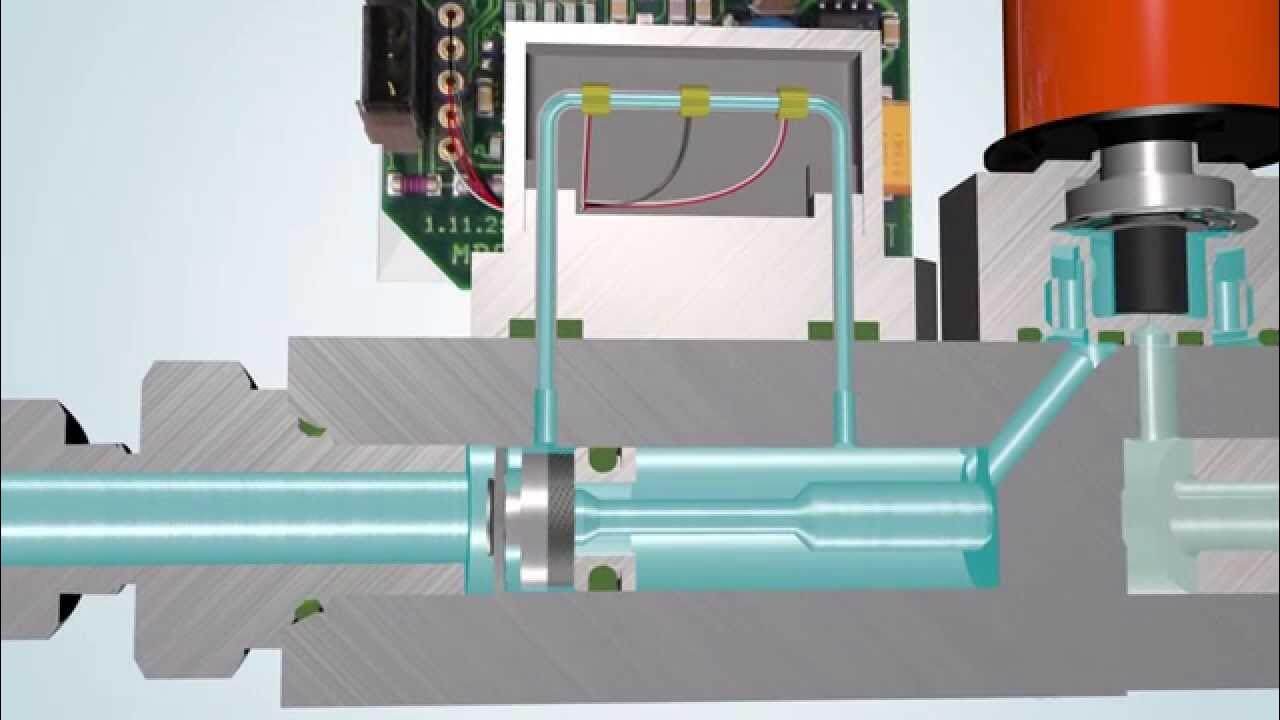

Дараа ньдулааны массын урсгал хэмжигчхий болон шингэний урсгалын хурдыг шууд хэмжинэ. Урсгалын урсгалд тодорхой хэмжээний дулаан оруулах эсвэл датчикийг тогтмол температурт байлгахаас үл хамааран дулааны массын урсгал хэмжигч нь хоёр температур мэдрэгч болон цахилгаан халаагуураар ажилладаг. Дээрх догол мөрөнд тайлбарлавдулааны массын урсгал хэмжигч хэрхэн ажилладаг.
Масс урсгалын тоолуурын зарчим юу вэ?
Масс урсгал хэмжигч нь тухайн цэгээр нэгж хугацаанд урсаж буй бодисын массыг хэмжих зорилготой. Гэхдээ тэдгээр нь дулааны, Кориолис, хэт авианы эсвэл эргүүлэг зэрэг зорилтот нарийвчлалтай хэмжилт хийх технологид ялгаатай байдаг. TheCoriolis массын урсгал хэмжигчНарийвчлал, найдвартай байдлын хувьд хамгийн алдартай урсгал хэмжигчүүдийн нэг юм.
Масс урсгалын тоолуурын нарийвчлал ба хүрээ
Гайхамшигтай нарийвчлал, давтагдах чадвараас шалтгаалан массын урсгал хэмжигчийг нарийвчлалыг чухалчилдаг салбаруудад илүүд үздэг. Масс урсгал хэмжигчүүдийн хүрээ нь хэмжиж болох хамгийн дээд хязгаарыг хэлнэ. Масс зарцуулалтын тоолуурын хүрээ нь ерөнхийдөө алдаатай урвуу хамааралтай байна. Ийм харилцааны шалтгаан нь өргөн хүрээний урсгал хэмжигчээр тоноглогдсон дуугүй мэдрэгчтэй мэдрэгчтэй байдаг бөгөөд тэдгээр нь хэт мэдрэгшилтэй нарийхан урсгал хэмжигчтэй адил мэдрэмжтэй байдаггүй.
Урсгал хэмжигчүүдийн тохиромжтой хүрээг хэрхэн сонгох вэ?
Практик хэрэглээнд тулгуурлан тохиромжтой урсгал хэмжигчийг сонгохдоо шингэний төрөл, урсгалын хүрээ, нарийвчлал, температур, даралт зэрэг хүчин зүйлсийг анхаарч үзэх хэрэгтэй. Урсгалын хүрээ бол хамгийн түрүүнд тохирох бүрэн хэмжээний хүрээг сонгохоос өмнө тодорхойлох ёстой. Хэрэв урсгалын хүрээ бага бол илүү нарийвчлалтай байхын тулд жижиг хэмжээний массын урсгал хэмжигчийг илүүд үздэг. Үүнээс гадна орчны температур ба даралт нь эцсийн нарийвчлалд нөлөөлдөг нэмэлт хүчин зүйл юм. Өндөр температур, даралтыг тэсвэрлэх чадвартай массын урсгал хэмжигч нь температур, даралт өндөр байвал сонголт хийхэд нэн тэргүүнд тавигддаг.
Lonnmeter-ийн Coriolis массын урсгал хэмжигч нь 100:1 хүртэлх массын урсгалын хязгаарт 0.1% - 0.05% алдаатай байдаг. Муруйн хоолойн зай нь шулуун хоолойноос илүү өргөн байдаг. Тоолуурын нийт алдаа нь үндсэн алдаа ба тэг шилжих алдаанаас бүрддэг бөгөөд энэ нь тэг урсгалын нөхцөлд жигд бус дохионы гаралтын эргэлт юм. Тэг ээлжийн алдаа нь алдааны үндсэн шалтгаан бөгөөд хэмжсэн хурдны 1%-2%-ийг эзэлдэг.
Зарим үйлдвэрлэгчид ерөнхий нарийвчлалыг өндөр урсгалын хувьд урсгалын хувь хэмжээ, урсгалын хувь хэмжээ, мөн тэг ээлжийн алдаа хэлбэрээр дүрсэлдэг. Заль заль мэхийн тулд харьцуулалт хийхдээ техникийн үзүүлэлтүүдийг хянаж үзэх нь чухал юм.
Масс урсгалын тоолуурын хэрэглээ ба хязгаарлалт
Масс урсгал хэмжигч нь хүрээлэн буй орчны хувьсагч, уншилт, тооцоололд өртөх хандлагатай байдаг; алдааны тохируулга нь тоног төхөөрөмжид гэмтэл учруулж болзошгүй, үр ашгийг бууруулж, нарийвчлалыг бууруулдаг. Масс урсгал хэмжигчтэй холбоотой дараах асуудлуудыг анхаарч үзээрэй.
No1 Илрүүлэхийн тулд урсгалын хурд нэмэгдвэл даралт буурч болно;
No2 Coriolis тоолуур нь бусад урсгал хэмжигчээс өндөр үнэтэй байдаг. Мөн тэдгээрийг том хэмжээтэй хоолойд хэрэглэх боломжгүй байв.
No3 Ханасан хий дэх чийгийн конденсаци нь бага уншилт, харгалзах зэврэлт үүсгэдэг.
No 4 Мэдрэгч дээр бүрэх буюу материал хуримтлагдах нь дулаан дамжуулах үр ашигт нөлөөлнө.
Анхны өртөг өндөртэй хэдий ч нарийвчлал, засвар үйлчилгээ багатай, удаан эдэлгээтэй байх зэрэг нь урт хугацааны давуу тал нь Coriolis масс урсгал хэмжигчийг олон салбарт ашигтай шийдэл болгож өгдөг. Масс, нягтрал, температурын шууд бөгөөд найдвартай хэмжилт нь тэдгээрийг газрын тос, хий, хоол хүнс, ундаа хүртэл олон талт болгодог.
Хэрэв та Coriolis масс урсгал хэмжигч найдвартай үйлдвэрлэгчийг хайж байгаа бол бидэнтэй холбоо барьж, зөв массын урсгал хэмжигчийг сонгохын тулд мэргэжилтнүүдтэй зөвлөлдөнө үү. Эсвэл зүгээр л тодорхой шаардлага бүхий үнэ төлбөргүй үнийн саналыг хүсэх.
